隨著電子制造業的快速發展，表面貼裝技術（SMT）已成為現代電子產品生產的主流工藝。其中，回流焊作為SMT工藝中的關鍵步驟，其焊接質量直接影響到產品的性能和可靠性。因此，對回流焊過程中的爐溫進行精確檢測與控制，對提高焊接質量和產品穩定性具有重要意義。本文旨在介紹一種SMT回流焊在線爐溫檢測系統，該系統能夠?qū)崿F(xiàn)實時、準確地檢測回流焊爐內溫度分布，并通過數據分析為工藝優化提供科學依據。

一、SMT回流焊在線爐溫檢測系統概述

SMT回流焊在線爐溫檢測系統由硬件和軟件兩部分組成。硬件部分包括溫度傳感器、數據采集模塊、數據傳輸模塊和顯示終端；軟件部分則包括數據采集軟件、數據分析軟件和用戶界面。整個系統通過有線或無線方式連接，實現爐溫數據的實時采集、傳輸、處理和顯示。

二、SMT回流焊在線爐溫檢測系統硬件設計

溫度傳感器：選用高精度、高穩定性的溫度傳感器，如熱電偶或熱電阻，安裝在回流焊爐內的關鍵位置，如加熱區、冷卻區等。

數據采集模塊：負責將溫度傳感器采集到的溫度信號轉換為數字信號，并進行初步處理。該模塊應具備高速采樣、高精度轉換和抗干擾能力強等特點。

數據傳輸模塊：將數據采集模塊處理后的溫度數據通過有線或無線方式傳輸至顯示終端。無線傳輸方式可采用WiFi、藍牙等技術，以實現遠距離數據傳輸。

顯示終端：接收并顯示傳輸過來的溫度數據。顯示終端應具備直觀、易操作的界面，方便用戶查看和分析數據。

三、SMT回流焊在線爐溫檢測系統軟件設計

數據采集軟件：負責控制數據采集模塊的工作狀態，確保溫度數據的準確采集。該軟件應具有自動校準、故障報警等功能。

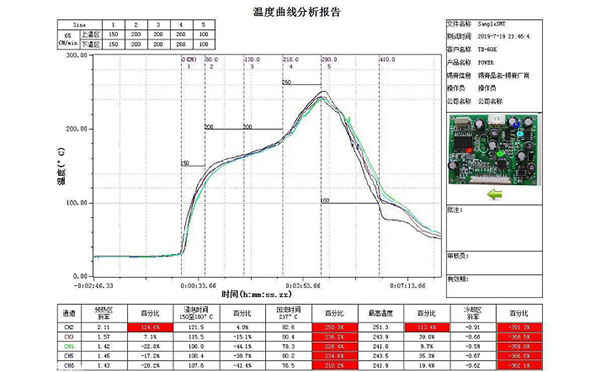

數據分析軟件：對采集到的溫度數據進行處理和分析，如繪制溫度曲線、計算溫度偏差等。該軟件還應具備數據導出、報表生成等功能，方便用戶進行數據備份和分享。

用戶界面：為用戶提供直觀、友好的操作界面，方便用戶進行參數設置、數據查看等操作。界面應簡潔明了，易于上手。

四、SMT回流焊在線爐溫檢測系統特點

實時性：系統能夠?qū)崟r采集和傳輸溫度數據，確保用戶對爐溫的實時了解。

準確性：選用高精度溫度傳感器和數據采集模塊，確保溫度數據的準確性。

穩定性：系統采用抗干擾能力強的硬件和軟件設計，確保系統的穩定運行。

易用性：系統具有直觀、易操作的用戶界面和豐富的功能，方便用戶進行數據查看和分析。

五、SMT回流焊在線爐溫檢測系統結論

SMT回流焊在線爐溫檢測系統通過實時、準確地檢測回流焊爐內溫度分布，為工藝優化提供了科學依據。該系統具有實時性、準確性、穩定性和易用性等特點，能夠滿足電子制造業對高質量、高效率的生產需求。未來，該系統還可進一步拓展功能，如實現溫度控制自動化、智能化等，為電子制造業的發展注入新的動力。
