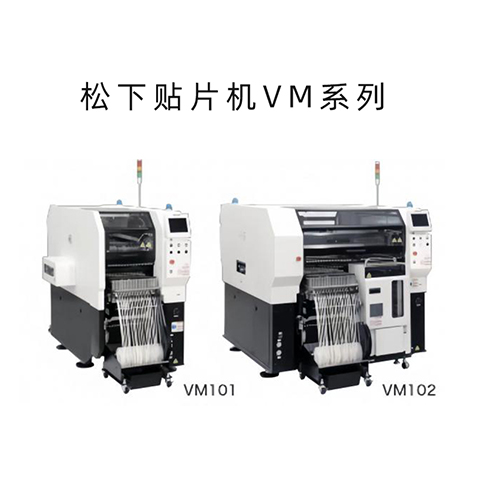

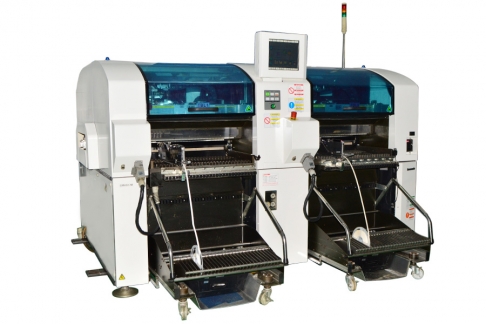

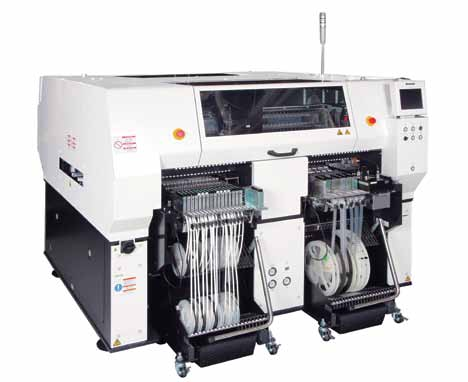

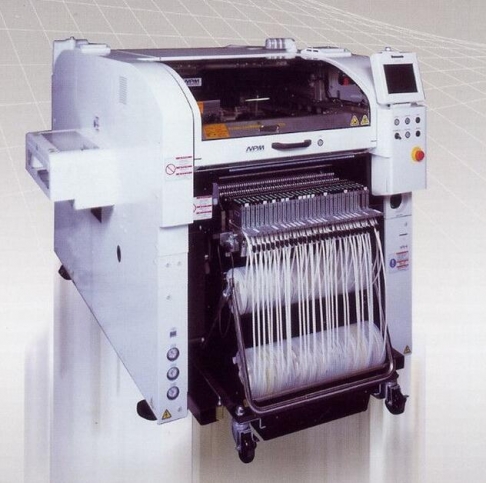

Panasonic松下貼片機VM系列 松下VM101/102貼片機

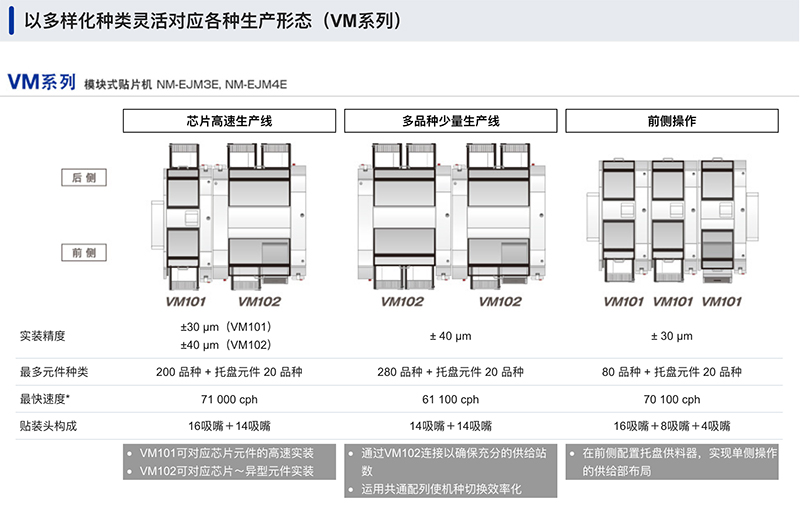

最多元件種類：200品種 +托盤元件 20 品種  280品種 +托盤元件 20 品種   80 品種 + 托盤元件20 品種

最快速度：71000 cph   61100 cph   70100 cph

貼裝頭構成：16吸嘴+14吸嘴   14吸嘴+14吸嘴   16吸嘴+8吸嘴+4吸嘴

VM系列模塊式貼片機NM-EJM3E，NM-EJM4E

VM系列的構思:以多樣化種類對應高速生產以及少量多品種和試制生產,是可以靈活對應的小型高性能機型

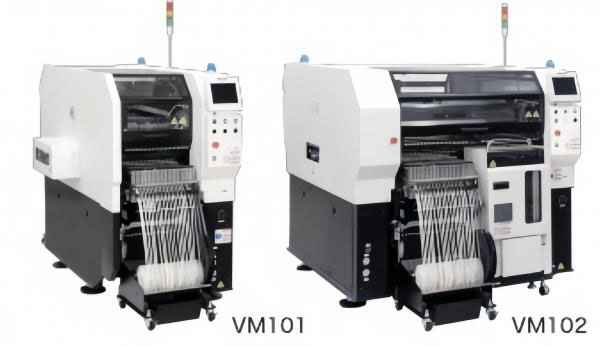

VM101

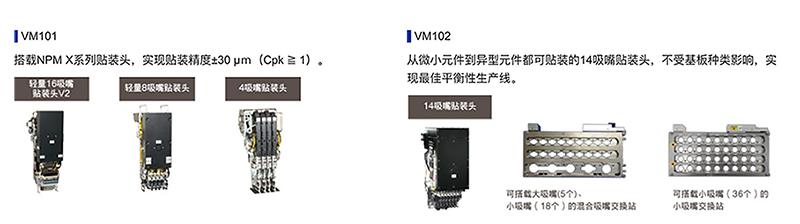

搭載NPM X系列貼裝頭，實現貼裝精度+30 um (Cpk 1)

以±30um的貼裝精度實現高生產率

最快速度：42 000 cph

最多元件種類：80品種 8 mm編帶計算

貼裝頭：從16，8，4吸嘴貼裝頭中可選擇

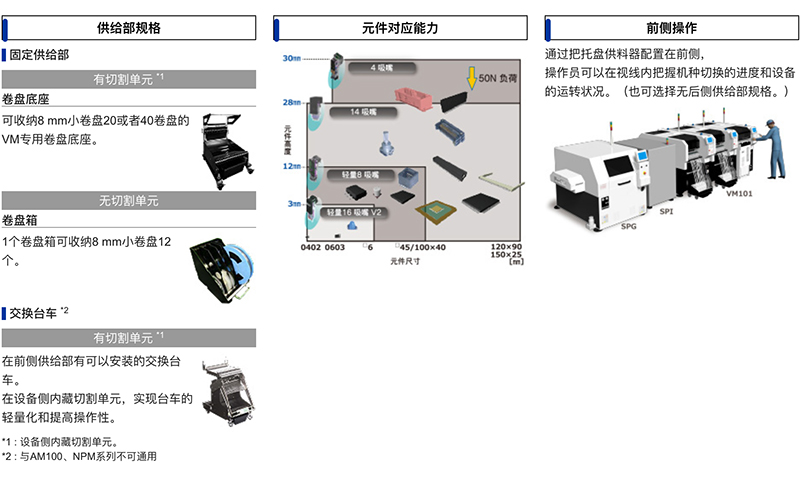

供給部規格：固定供給部、交換臺車、托盤供料器

VM102

從微小元件到異型元件都可貼裝的14吸嘴貼裝頭，不受基板種類影響，實現最佳平衡性生產線。

高通用性1個工作頭解決方案

最快速度：32 100 cph

最多元件種類：160品種 8 mm編帶計算

貼裝頭：14 吸嘴貼裝頭

供給部規格：固定供給部、交換臺車、托盤供料器

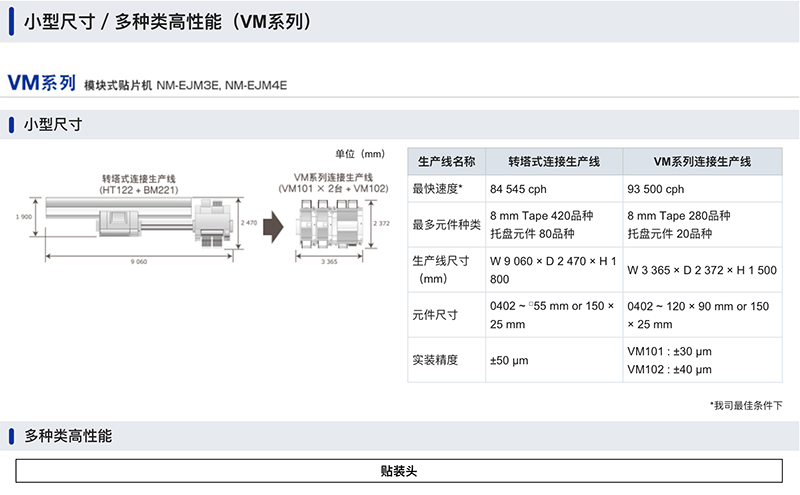

小型尺寸 /多種類高性能 (VM系列)

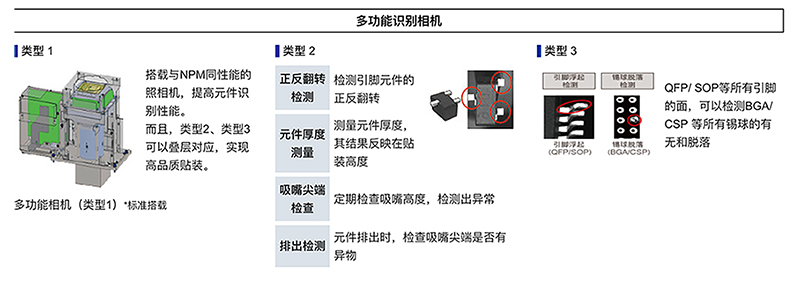

多功能識別相機

類型1：搭載與NPM同性能的照相機，提高元件識別性能而且，類型2、類型3可以疊層對應，實現高品質貼裝。

類型2：

正反翻轉檢測：檢測引腳元件的正反翻轉

元件厚度測量：測量元件厚度其結果反映在貼裝高度

吸嘴尖端檢查：定期檢查吸嘴高度，檢測出異常

排出檢測：元件排出時，檢查吸嘴尖端是否有異物

類型3：QFP/ SOP等所有引腳的面，可以檢測BGACSP 等所有錫球的有無和脫落

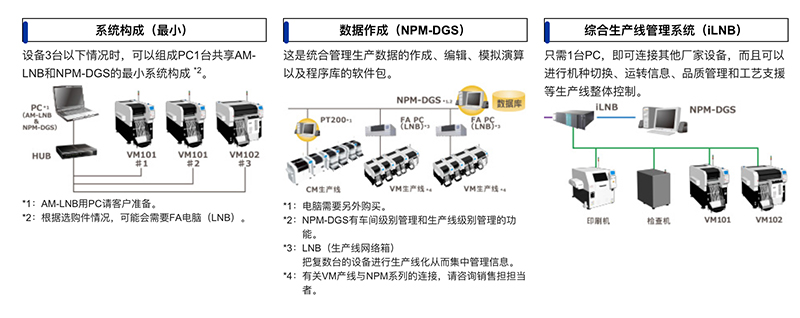

系統構成(最小)

設備3臺以下情況時，可以組成PC1臺共享AMLNB和NPM-DGS的最小系統構成

數據作成(NPM-DGS)

這是統合管理生產數據的作成、編輯、模擬演算以及程序庫的軟件包

綜合生產線管理系統(iLNB)

只需1臺PC，即可連接其他廠家設備，而且可以進行機種切換、運轉信息、品質管理和工藝支援等生產線整體控制。

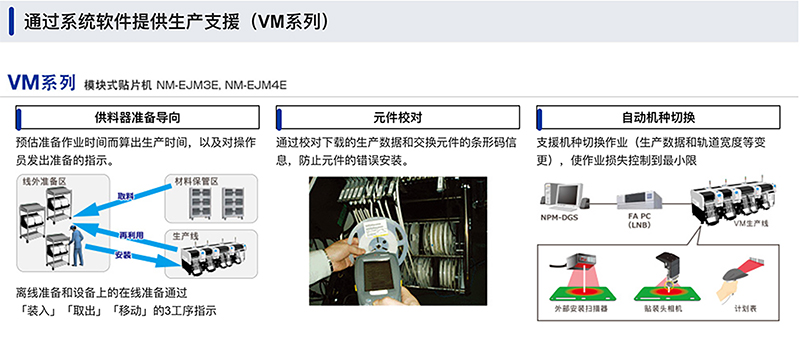

通過系統軟件提供生產支援 (VM系列)

VM系列模塊式貼片機 NM-EJM3E,NM-EJM4E

1、供料器準備導向

預估準備作業時間而算出生產時間，以及對操作員發出準備的指示

2、元件校對

通過校對下載的生產數據和交換元件的條形碼信息，防止元件的錯誤安裝

3、自動機種切換

支援機種切換作業(生產數據和軌道寬度等變更)，使作業損失控制到最小限

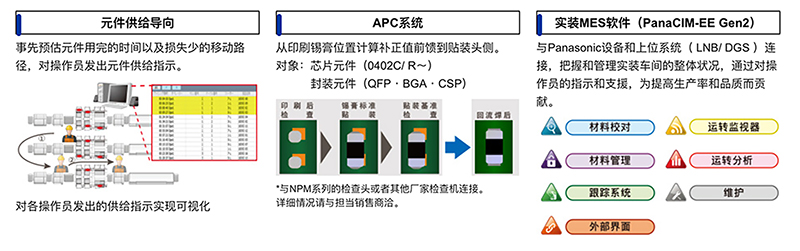

4、元件供給導向

事先預估元件用完的時間以及損失少的移動路徑，對操作員發出元件供給指示。

5、APC系統

從印刷錫膏位置計算補正值前饋到貼裝頭側。對象:芯片元件 (0402C/R~)

6、實裝MES軟件 (PanaCIM-EE Gen2)

與Panasonic設備和上位系統 (LNB/DGS)連接，把握和管理實裝車間的整體狀況，通過對操作員的指示和支援，為提高生產率和品質而貢獻。

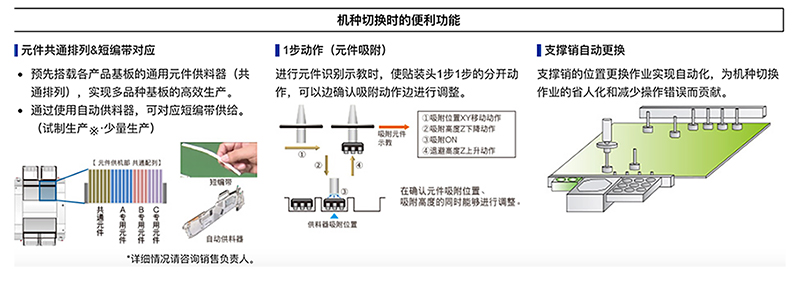

機種切換時的便利功能

1、元件共通排列&短編帶對應

預先搭載各產品基板的通用元件供料器(共通排列)，實現多品種基板的高效生產。

通過使用自動供料器，可對應短編帶供給。

2、1步動作(元件吸附）進行識別示教時，使貼裝頭一步一步的分開動作，可以邊確認吸附動作邊進行調整。

3、支撐銷自動更換

支撐銷的位置更換作業實現自動化，為機種切換作業的省人化和減少操作錯誤而貢獻。
