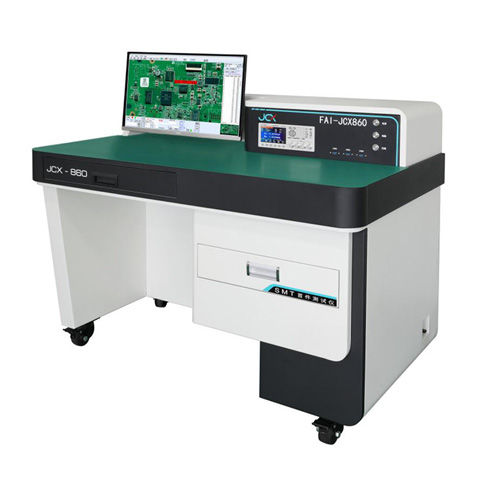

SMT智能首件測試儀JCX860 光學掃描首件儀

一、首件測試儀優點

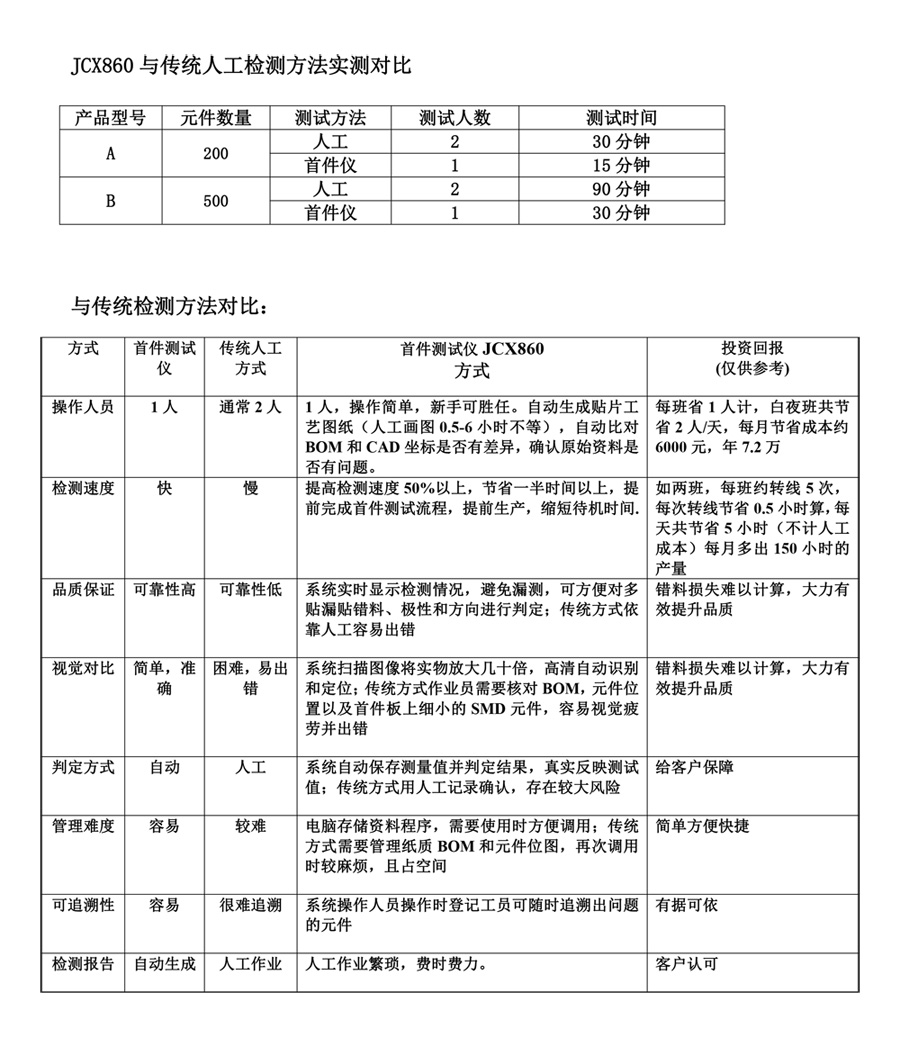

1、節省一半人力：首件測試儀一個人可輕松勝任

傳統的兩人畫 BOM 測量，人工計算誤差并測量

一個人簡單輕松勝任，自動計算誤差，自動判斷

2、節省一半以上檢驗時間:快速，有效減少產線待機時間。

自動判斷每秒7-9個帶絲印元件，無絲印電容平均1-3S/個(具體以操作員夾料速度為準)

3、有效提升品質：杜絕人為差錯、精準、不漏測

依據 BOM 清單，軟件自動計算清單點數，自動計算誤差，每測一個自動標記顏色并實時自動記錄。

4、自動生成報表：測試完畢自動生成報告。

測試結束，軟件自動導出測試報表(PDF和EXECL,兩種格式可選)實時保存，數據保障，品質追溯，客戶信任。

5、操作非常簡單：導入 BOM、CAD坐標、圖像即可生成程序。

導入原始檔 BOM 清單、CAD坐標，高清掃描圖像即生成程序，自動核驗 BOM 和坐標是否有位號重復，

自動合成 BOM 和坐標是否有差異，并提示差異，自動生成 AB面程序，防呆防錯。

6、軟件支持兩份 BOM對比;程序與程序?qū)Ρ?舊程序?qū)Ρ刃?B0M并生成差異表。

7、自動切換檔位，自動判定測試結果(語音提示)

8、軟件具備，用戶權限管理，坐標中英制轉換，坐標修正，自動鏡像，安裝位置搜索，生成工藝圖紙，

自動優化(區塊優化、先阻后容優化等)，料安裝位置抽測，等等功能。

9、保護客戶投資：產品不定期升級，提升產品性能和功能保護客戶投資，

專業生產 SMT 首件測試儀，自主研發、生產、銷售，軟件工程序師從事 SMT 編程軟件、SMT 行業軟件開發長達十五年,軟件有保障。

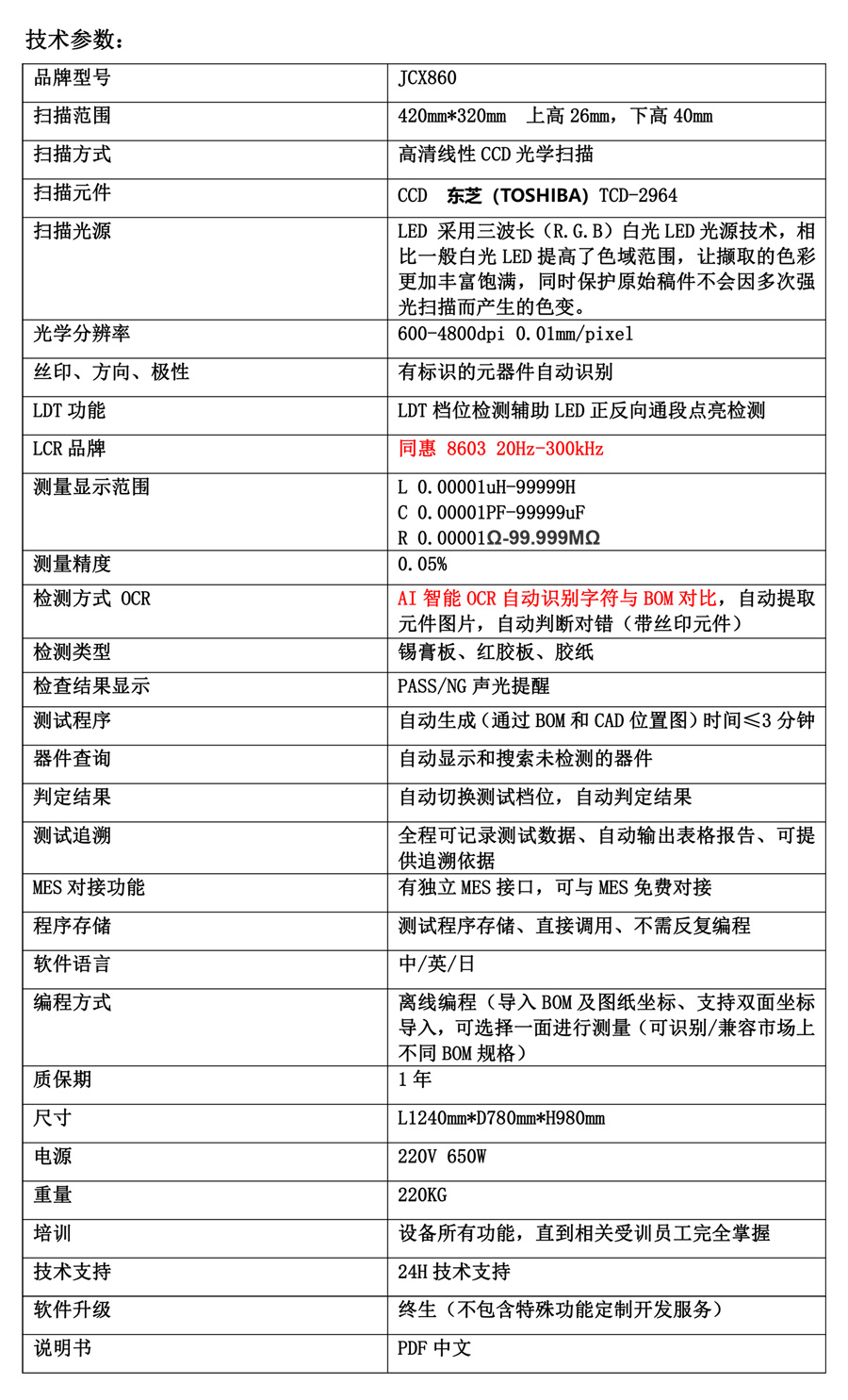

二、首件測試儀主要配置

1、系統軟件：操作界面簡單，支持中英日等多種語言

2、計算機：工控主機，Windows10、64位系統，I7 9代處理器，500G固態+1T機械硬盤，32G運行內存，6G獨立顯卡，24寸顯示器。

3、定制夾具：定制 SMT 首件專用測試夾具，進口線材，鍍金夾片，可夾01005、0201，定制測試轉盤

4、核心技術：采用最新 AI智能 和 OCR 技術，自動提取元件圖片，提取元件絲印，自動判定元件，絲印、方向、極性。

(告別傳統圖片庫對比，人工畫框，人工建模板，人工做樣提取，人工設置，等等傳統方式和技術)達到結果精準，編程更簡單，快捷，方便。

5、定制電橋：同惠定制8603LCR METER測試電橋，20Hz-300kHz，0.05%基本測量準確度，可精準測量1Ω，1PF以內阻容值。

6、光學系統：高清 CCD 線性掃描，高清圖像。
