產品介紹

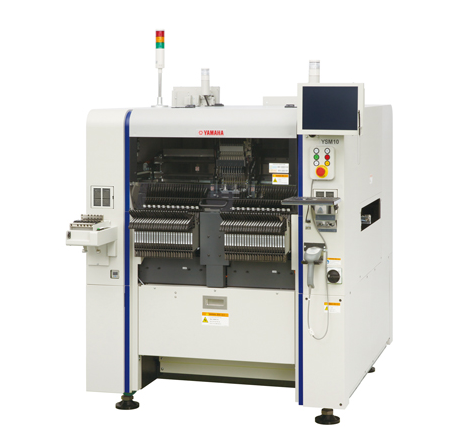

雅馬哈YSM10小型高速模塊貼片機

YAMAHA YSM10特點：

1、在1梁1貼裝頭同等級中實現世界最快速※46,000CPH性能的表面貼片機的入門機型；

2、與以往機型相比，速度提高了25%以上，實現同等級中世界最快速※的貼裝能力，裝配HM貼裝頭，它采用提高了元件應對能力的新掃描相機；

3、靈活支持生產現場；

4、實現穩定生產的功能；

5、※：與同類單梁貼片機在最佳條件下的貼裝能力（CPH）對比。（2017 年1月本公司的調查結果）；

Yamaha ysm10基本規格：

1、對象基板尺寸：L510 x W460 mm ～ L50 x W50 mm?！褂眠x配件，可對應L610mm 基板

2、貼裝能力：HM 貼裝頭（10 個吸嘴）規格 HM5 貼裝頭（5 個吸嘴）規格。46,000CPH（本公司最佳條件下） 31,000CPH（本公司最佳條件下）

3、可貼裝的元件：03015 ～ W55 x L100mm（超過W45mm 為分割識別），高度15mm 以下?！?元件高度超過6.5mm，或元件尺寸超過12mm x 12mm 則需要選配多視覺相機(可選配置)

4、貼裝精度本公司最佳條件(使用評估用標準元件時）：±0.035mm (±0.025mm) Cpk≧1.0 (3σ)

5、可安裝的送料器數量：固定送料器架：最多96 個（以8mm 料帶換算）托盤：15 種（裝備sATS15 時，最大，JEDEC）

6、電源規格：三相　AC 200/208/220/240/380/400/416V ±10%　50/60Hz

7、供給氣源：0.45MPa 以上、清潔干燥

8、外形尺寸：L1,254 x W1,440 x H1,445mm

9、主體重量 約1,270kg
