鍵合金絲是半導體封裝用引線鍵合絲的一種，可在導電性、熱傳導性、耐腐蝕性、穩定 性、加工性之間取得最佳平衡，讓其在高端市場中占據主要地位。

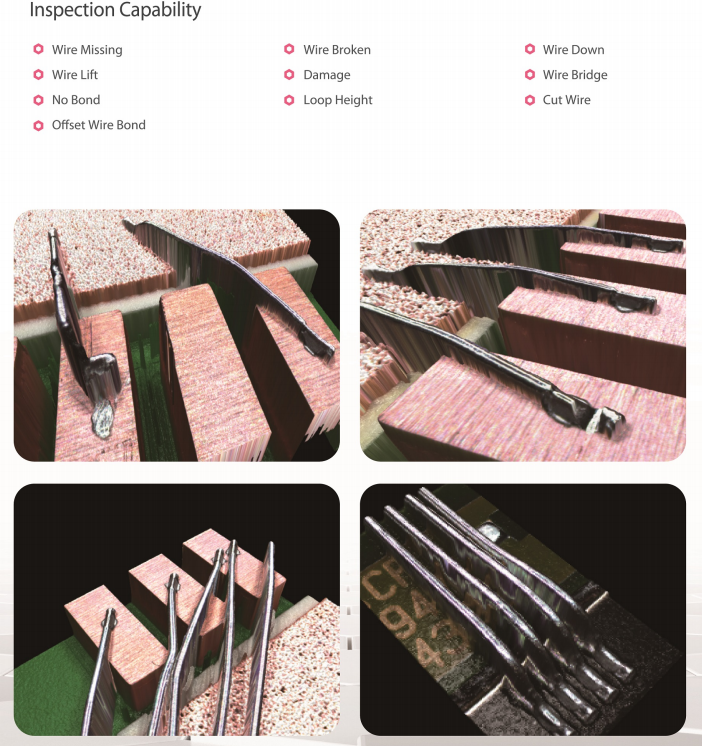

3D Wafer Bump（晶元錫焊）、Wire Bonding（引線鍵合）AOI檢測系統
高精度3D Wafer（晶元）檢測精密解析度配置可實現針對Foot形態元件的整體檢測
可直接檢測鏡面元件，避免反光問題
奔創特有的3D技術 實現元件的精準3D成型，機器鏡頭采用同軸照明輔助2D檢測。

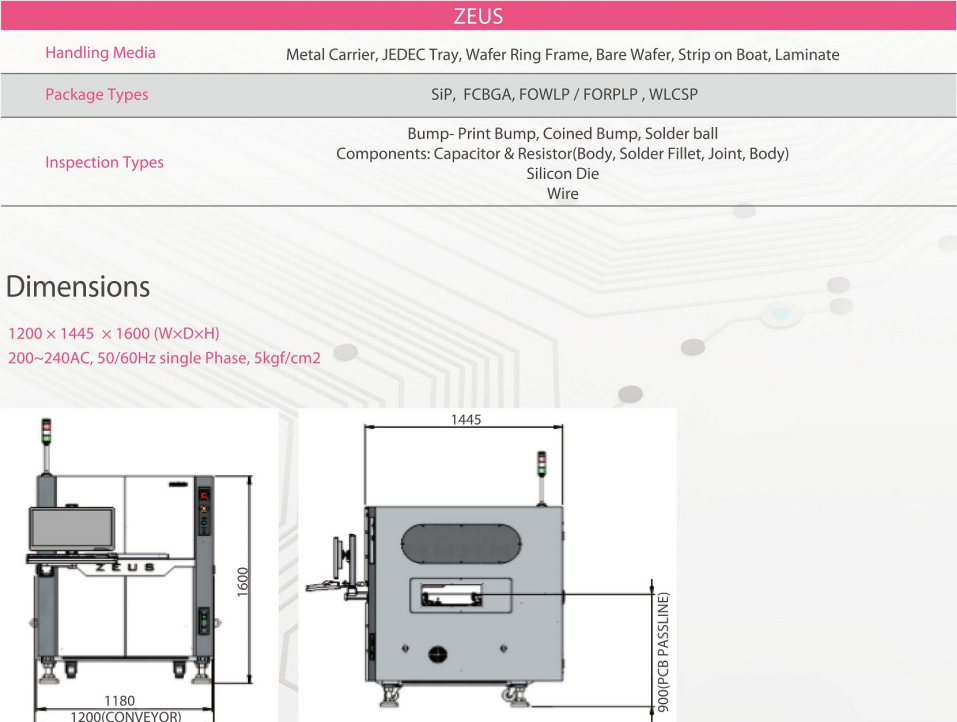

支持SIP/FCBGA/FOWLP/FOPLP/WLCSP等各種封裝方式的解決方案
AOI + SPI 混合檢測系統

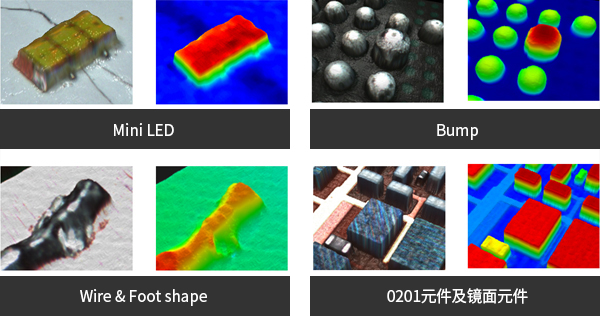

精密解析度實現針對Bump、Mini LED、009004等各種微型、密集型元件的3D檢測
