SMT貼片機有哪幾種供料器你知道嗎？

SMT貼片機供料器（也稱飛達、喂料器、料槍）有幾種？答案有4種，是貼片機最主要的配件，用于將物料傳遞給貼片機進行貼裝。每個料槽裝各種類型的電子元器件。

在生產過程中，SMT供料器通過將料槽中的元器件逐個取出，并準確地放置到PCB板的焊盤上，實現電子元器件的自動裝配。SMT供料器的性能直接影響著SMT生產線

的效率和品質。那它有哪幾種呢？分別是：帶狀送料器、管狀送料器、托盤送料器和散裝送料器等。下面分別來講一下它們有什么特點：

一、帶式送料器

1、帶式送料器結構方式：有爪式、輪式、氣動式以及多間距電動式，現在已經發展為高精度電動式，高精度電動式與傳統結構方式相對，傳送精度更高、送料速度更快、

結構更加緊湊，性能更穩定。 能夠大幅度的提高生產率。

2、帶狀料的型號有：8毫米、12毫米、16毫米、24毫米、32毫米、44毫米、56毫米、72毫米，其中，12毫米以上的帶狀送料器傳輸間距可根據部件情況進行加強。

間距有2mm4mm8mm12mm16mm等；

卷軸直徑尺寸：7 in、13 in。

二、管式送料器

管式送料器通常使用振動送料器來保證管中元器件不斷進入貼片頭吸取位置，一般PLCC和SOIC是用這種方式來供料的。管式供料器有對元器件引腳保護作用好，穩定性

和規范性較差，生產效率較底的特點。 因此，一般只用于SMT貼片加工小批量生產加工

三、托盤式供料器

托盤式送料器主要是用于QFP、PLCC、BCA等ic集成電路元器件。分為單層結構和多層結構，單層托盤式送料器是直接安裝在貼片機送料器架上，占用多個糟位，適用于托

盤式料不多的情況;多層托盤式送器料有多層自動傳送托盤，占用空間小，結構緊湊，適用于托盤料比較多的的情況，盤裝元器件多為各種IC集成電路元件。 在使用托盤式料

時，需要注意保住大管角外露元器件，以防止在運輸和使用中造成機械和電性能的損壞。在托盤中使用TQFP、PQFP、BGA、TSOP和SSOPS元器件時，托盤尺寸可以達到

150mm x 330.2mm，高度25.4mm。托盤式送料器不僅可以供給貼片機拾取元器件，也可以做為貴重元器件的勢拋料站。

四、散料盒式送料器（振動飛達）

散料盒式送料器，又稱為振動式送器料，主要是將元器件自由地裝入成型的塑料盒或袋內，通過用振動式送料器或送料管把元器件依次送入貼片機，使用于MELF和小外形半

導件元器件，只適用無極性矩形和柱形元器件，而不適用于極性元器件。

以上就是常見的幾種SMT貼片機供料器種類，每種供料器都有特點和應用范圍。在選擇供料器時，需要根據不同包裝元器件的生產線需求和物料的特性來選擇。

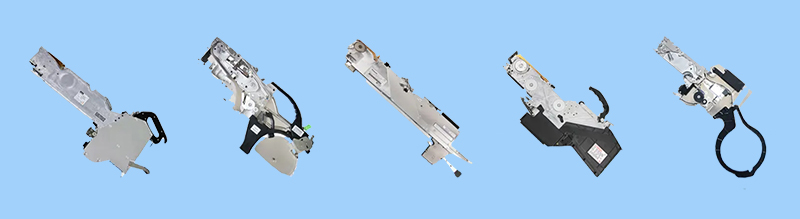

作為一個專業做SMT整線的大規模實力廠家來說，怎么可能會少了SMT貼片機各種品牌的飛達呢，文章看到底部了，如果您正好有飛達的需求，我們正好也有哦！
