SMT貼片機工作時，需要配備各種附件進行生產和貼片。如果沒有配件可以使用，SMT貼片機就不能進行全自動生產，所以配件很重要，那么，下面一起了解下SMT貼片機配件的功能與作用!

1.氣缸

氣缸在SMT貼片機中起到升降和停止的作用。在貼片機的貼裝頭處，氣缸在貼裝頭的設置過程中起到停止運動的作用。氣缸根據系統提供的信號在貼片機工作臺上。對貼片機起到升降作用。

2.同步帶

同步帶在SMT貼片機中起著動力傳遞的作用。同步帶傳動可以具有不打滑、噪音低、傳動平穩、范圍大等特點。并且在惡劣的地方也能正常工作。

3.過濾

SMT貼片機的過濾器一般用于貼片過程中的壓縮過濾，可以保證壓縮氣體的清潔度。如果沒有過濾器，生產時吸嘴會受到影響，直接影響貼裝。影響。

4.輸送帶

傳送帶用于貼片機的傳送裝置，用于貼裝產品。在全自動生產過程中，傳動起著至關重要的作用，我們可以通過傳送帶進行智能化加工。

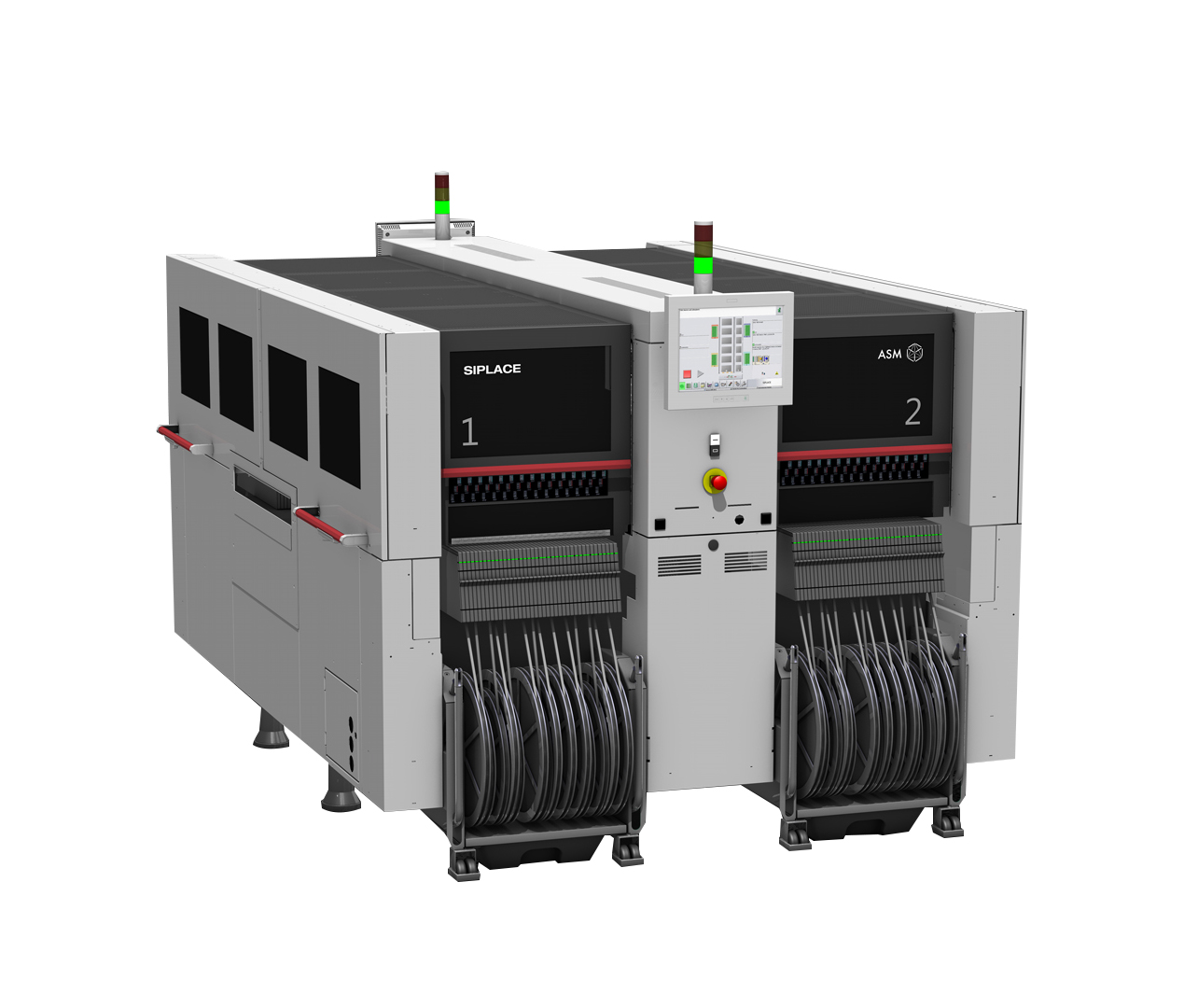

貼片機又稱“表面貼裝系統”，它是用來實現元器件高速、高精度貼裝的設備，是配置在點膠機或絲網印刷機之后，通過移動貼裝頭，將表面貼裝元器件準確貼裝在PCB焊盤上的設備，是整個SMT生產中最關鍵、最復雜的設備。

SMT貼片機工作原理-結構與作用

目前市場上的SMT貼片機品種繁多，是由光學識別系統、傳感器和計算機控制系統組成的高科技設備，但無論是全自動高速貼片機還是手動低速貼片機，都是由機架、PCB傳動及軸承機構、驅動系統組成、定位對位系統、送料器。

簡單描述一下它的作用：

機架——機器的基礎，所有的驅動器、定位機構和送料器都牢固地固定在上面，所以要滿足機械強度和剛度，驅動系統----是貼片機的關鍵，并且它也是評估棒芯片精度的一個指標，PCB的傳動和承載機構——傳動機構放置在超-薄板輸送系統的導軌上，其作用是將PCB輸送到預留位置進行貼裝，然后傳送到下一道工序設備，它包括XYZ驅動器布局和servos，包括支持磁頭運動和支持負載軸承。

SMT貼片機的工作原理：

基板固定，供料器中的貼裝頭和基板在元件選擇之間從供料器來回移動，然后通過元件的位置和方向進行調整，甚至是特殊形狀的零件，形式為送料帶、管和托盤。適用于大批量生產，放置在基板上，優點：可以實現高精度，適用于大多數尺寸和形狀的零件，也可用于多臺機器進行大批量生產。
