本設備用于各類在裝汽車保險連接端子;自動切斷成單個端子件，通過凸輪傳動機構自動準確高效地插入PCB板上并且端子與PCB在同爐前保持一定的連接強度,系統可,監控、編程、診斷、操作功能完善,實現智能化生產。

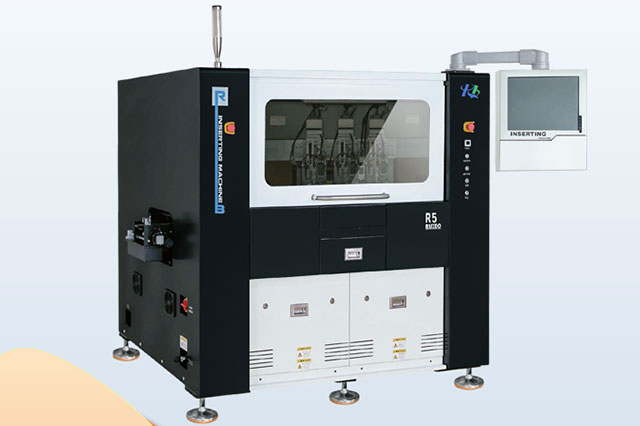

R5端子機產品特點:

高剛性凸輪結構：High rigidity cam structure

實現高產能：Achieve high production capacity

高重復精度生產：High Repetitive Precision Production

PCB尺寸/PCB dimension：max:330*245mm

PCB傳送方向/PCBtransmission direction：L-R; R-L

PCB支撐方式/PCBsupport mode：底模/Bottom mold

平臺速度/Platform speed：70m/min

插件方向/Pin direction：360度任意角度/360°freerotation

插件速度/Pin speed：140-220PCS/min

通訊方式/Communication mode：RS485/RS232

PCB板安裝時間/PCBinstalaltion time：4S

來料方式/Material feeding way：卷料/Rolling

插裝頭數量/Numberofinsertion head：1~3個/1-3

孔位校正方式/Correction way of hole position：CCD高清工業相機視覺系統/CCDhigh-definitionindustrial camera vision system

控制系統/Control system：工業電腦+顯示屏Windows系統/Industrial computer+display screen Windows system

設備尺寸/Dimension of device：L2070*W1250*H1600(mm)

重復精度/Repetition accuracy：+0.018mm

設備框架材質/Materialof device frame：鋼結構/Steel structure

重量/Weight：約1200KG/About 1200KG

氣壓/Atmospheric pressure：0.5-0.7MPa

設備功率/Powerof device：1500W

電源/Power source：AC220V 60HZ

使用溫度/Operating temperature：5-40度/5-40℃

使用濕度/Operating humidity：10-90%RH

環境要求/Environmentrequirement：無腐蝕氣體/Non-corrosive gas
