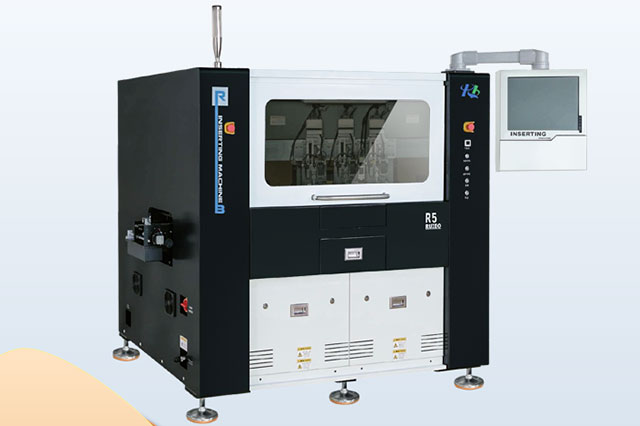

設備用于將卷裝的連帶金屬pin針自動切斷成單個針,通過同服系統帶動凸輪傳動機構自動準確高效地插PCB上,插針過程中,先進行相機位置校正,實時監控插入狀態,包括插入力、插入深度等等,系統可靠,監控、綰程、診斷、操作功能完善,實現智能化生產。

PCB尺寸/PCB dimension：max: 280*250mm

PCB傳送方向/PCB transmission direction：L-R; R-L

PCB支撐方式/PCB support mode：頂桿/Ejector pin

平臺速度/Platform speed：70mmin

插件方向/Pin direction：90°逸增/90°incremental

插件速度/Pin speed：140-220PCS/min

通訊方式/Communication mode：RS485/RS232

PCB板安裝時間/PCBinstalaltion time：45

來料方式/Material feeding way：卷料/Roling

插裝頭數量/Number ofinsertion head：1-3個/1-3

孔,位校正方式/Correction way of hole position：CCD高清工業相機視覺系統/CCDhigh-definitionindustrial camera vision system

控制系統/Controlsystem：工業電腦+顯示屏Windows系統/Industrialcomputer+display screen Windows system

設備尺寸/Dimension of device：L2070*W1250*H1600(mm)

重復精度/Repetition accuracy：±0.018mm

設備框架材質/Materialofdevice frame：鋼結構/Steelstructure

重量/Weight：約1200KG/About 1200KG

氣壓/Atmospheric pressure：0.5-0.7MPa

設備功率/Power ofdevice：1500W

電源/Power source：AC220V 60HZ

使用溫度/Operating temperature：5-40度/5-40-C

使用濕度/Operating humidity：10-90%RH

環境要求/Environmentrequirement：無腐蝕氣體/Non-corrosive gas
