深圳市托普科實業有限公司專業為電子制造商提供高品質SMT設備、服務及解決方案，最新一代西門子貼片機SIPLACE XS Series，高速度高精度貼裝03015元件，為零不良率而設計，靈活的單雙軌，先進的視覺系統，真正的智能供料，適應所有物料，可更換懸臂，滿足客戶大個性化、批量及高質量生產。

SIPLACE XS Series配線推薦：

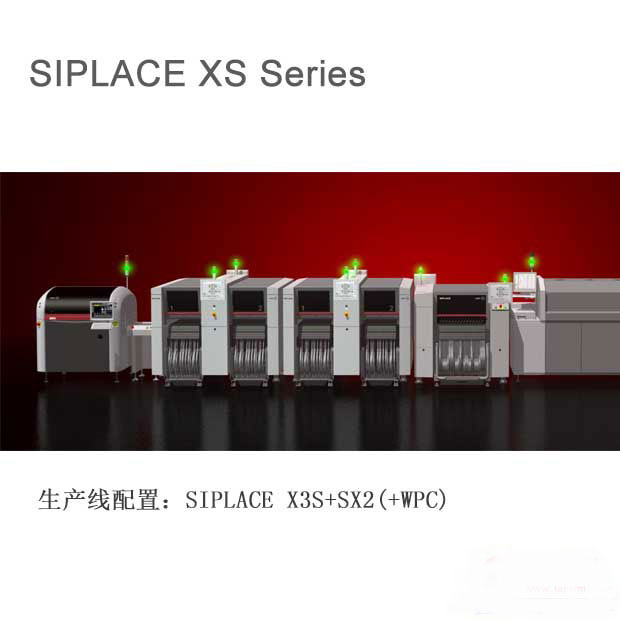

生產線配置：SIPLACE X3S+SX2(+WPC)

理論產能：158,875元件/小時

貼裝精度：22微米@3sigma

Feeder容量：250個8mm+28層自動Ic上料機

貼裝元件范圍：03015 ~ 200 x 125mm

SIPLACE X3 S+SX2簡介

機器配置：

采用全閉環反饋系統-線性馬達和光柵尺技術

SIPLACE采用全閉環定位系統

1. 高精度光柵尺，精度X/Y/Z位置

2. 全閉環反饋系統和高重復性<span line-height:1.5;font-size:14px;"="" style="padding: 0px">的保證！

實時檢測拾取和貼裝過程中元件！

1. 激光檢測

2. 吸取元件前/吸取后/貼裝前/貼裝后

3. 激光檢測元件是否正常

4. 元件供應批次變化，引起元件高度變化。也可通過元件感應器自動調整。

貼裝壓力自動感應(正常PCB)

貼裝壓力自動感應(PCB上翹)

貼裝壓力自動感應(PCB下彎)

針對0201及以下尺寸元件的非接觸式吸取

SIPLACE 數字相機

貼裝前，實時檢測元件缺陷

提高貼裝可靠性

即使是極性錯誤，也可自動修正

SIPLACE 靈活的雙軌生產模式

SIPLACE X-Feeders——無線、智能供料器

1. 給客戶帶來的好處：

2. LED顯示屏

3. 自我校正，無需校正儀

4. 使用所有步距

5. 無線、智能

6. 支持隨機插拔

7. 步距可電腦設定后傳輸至Feeder

Tape feeder width: 4mm – 104mm
Tape reel diameter: 178mm – 483mm (7“-19“)
Changeover time:  8 seconds

SIPLACE WPC-自動IC上料機，不間斷上料生產

Storage capacity: 28 WTC’s
Capacity per WTC: 10 Trays
Max. comp. height: 40mm
